超聲波流量計是利用超聲波來測量流體的速度和在各種流體應用中使用。超聲波流量計是水和其他液體的理想選擇。夾式超聲波流量計在低流量和高流量下均能實現高精度，無需管道切割或過程停機即可節省時間，并且不受外部噪音的影響。
以下是超聲波流量計的工作原理。
超聲波流量計使用頻率超出聽覺范圍（通常為 0.5、1 或 4 MHz）的聲波。通過使用與液體直接接觸的潤濕（插入）換能器或通過管壁發送超聲波的外部（夾式）換能器，將該超聲波信號發送到流動的液體流中。允許用戶測量管道中流體的體積流量，而無需穿透管道，從而降低安裝和維護成本。

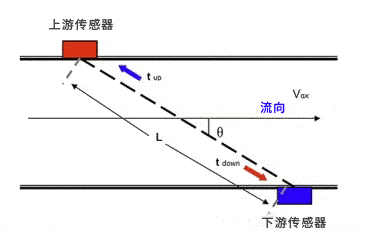

典型的時差超聲波液體流量計使用兩個超聲波換能器，它們既用作超聲波發射器又用作接收器。超聲波流量計通過測量聲音在兩個換能器之間雙向傳播所需的傳播時間，在兩個換能器之間交替發射和接收超聲波脈沖串來工作。測量的傳輸時間（? 時間）的差異與管道中液體的速度成正比。

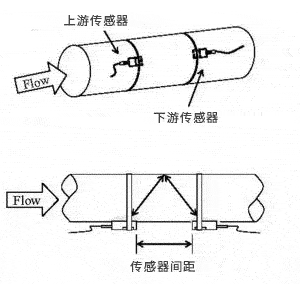

下圖是使用最常見的 V（2 通道）安裝方法和夾式傳感器的典型應用圖。在此應用中，超聲波從第一個換能器傳輸并穿過管壁，穿過液體，然后從管的后壁反射，然后穿過管壁，并被第二個換能器拾取。
當第二個換能器發射超聲波時，相同的過程隨后反向重復。上下飛行時間之間的時間差是 ? 時間。當管道中的液體不移動時，? 時間將為零。
要計算液體的速度，您需要將原始 ? 時間轉換為管道中液體的速度。超聲波路徑的角度是通過知道管道和液體的聲速來計算的。該角度用于常見的三角方程，將超聲波路徑轉換為管道中的直線。這將是管道中液體的速度。
一旦知道速度，只需將其乘以管道的橫截面積，就可以將其轉換為流速，就像任何基于速度的流量計一樣。
易于安裝：
任何“夾式”傳輸時間流量計的最大優點是易于安裝。雖然仍然需要測量位置上游的直管段，但該過程不需要關閉系統進行安裝，從而使傳輸時間儀表的維護和保養更具吸引力。
低維護：
沒有渦輪流量計那樣的葉片磨損或軸承更換，也沒有磁流量計那樣會隨著時間的推移而結垢的電極。
