超聲波流量計分為插入式、外夾式和管段式三種安裝方式，其中插入式和外夾式應用較多，這兩種安裝方式的測量原理都是使用時差法測量，但是這兩種安裝方式帶來的優劣勢卻各不相同。

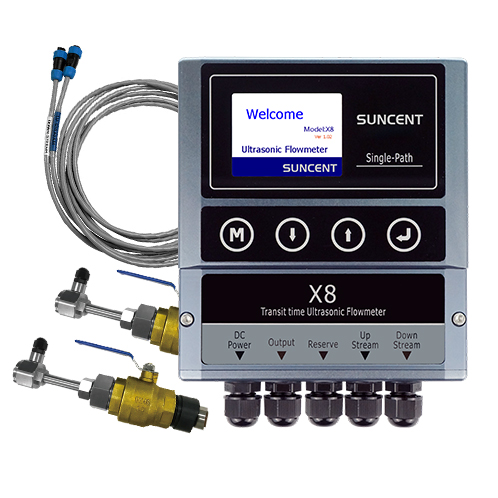

插入式超聲波流量計

產品構成

插入式超聲波流量計是由流量計產品主機和一對插入式傳感器及其配件組成。而插入式傳感器由定位底座、截止球閥和傳感器芯組成。

產品安裝

早些年的插入式超聲波流量計安裝需要停工停產，需要斷開管道焊接法蘭，安裝上之后才能開機重新生產，對生產影響很大；

但是，現階段的插入式超聲波流量計已經可以帶壓安裝了，無須停工停產。這樣的安裝不影響生產，節約了使用單位時間和開支。

管道應用

由于插入式超聲波流量計的傳感器本就有一定長度，所以對管徑大小有一定要求，太小的管道無法安裝，建議是在DN300以上的管徑可以選擇使用；

插入式超聲波流量計在戶外應用優勢大，外夾式超聲波流量計不安裝防護的話會容易有雜物進入到傳感器與管道之間，從而導致測量數據故障，而插入式超聲波流量計不會有這種煩擾，所以當管道材質特殊(有砂眼、水泥管等)、內壁結垢、管道陳舊、管壁或內襯導聲性能不好時，均優先選擇安裝插入式超聲流量計。

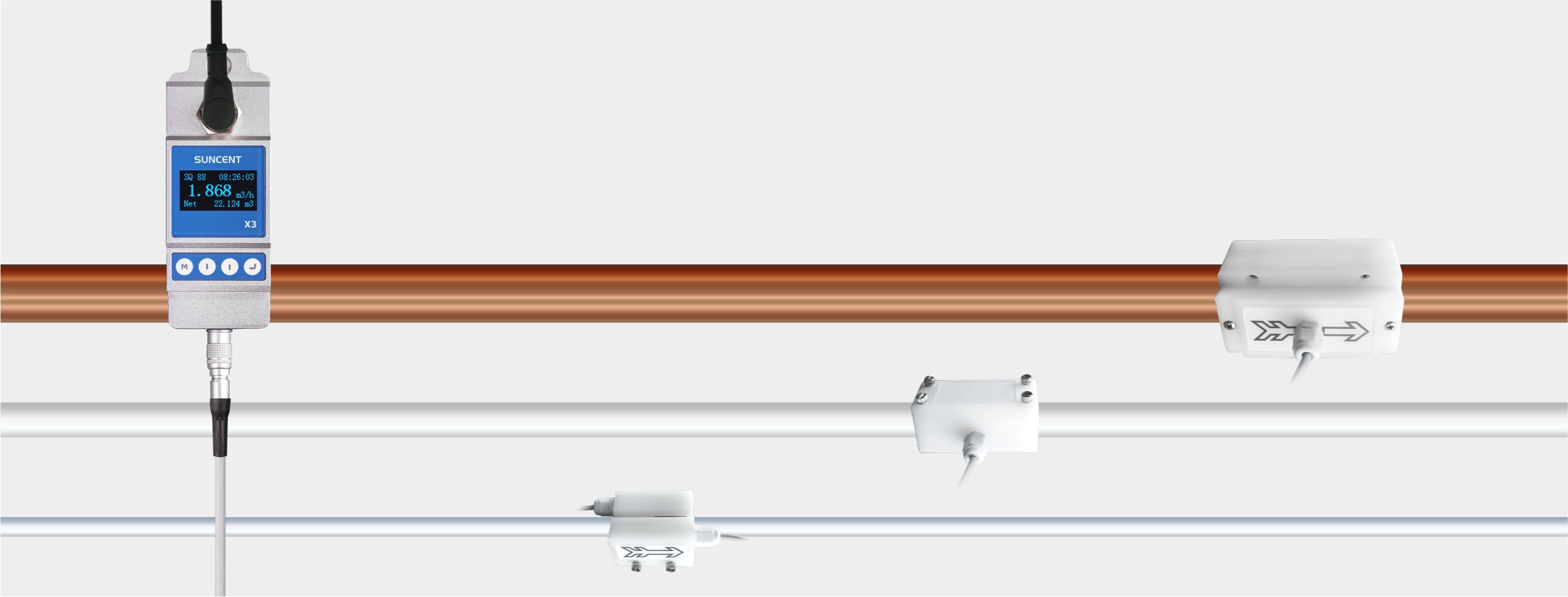

外夾式超聲波流量計

產品構成

外夾式超聲波流量計是由流量計產品主機和一對外夾式傳感器、傳感器管箍、耦合貼（耦合劑）等配件組成，而傳感器是由外夾傳感器本體和傳感器電纜組成。

產品安裝

外夾式超聲波流量計的安裝方式相對插入式要簡單，不會破壞管道，無需大費周章的去采購法蘭、找焊工，只需要將2只傳感器按一定要求固定在管道外部，即可測量管內流體流量數據，為工程施工節省大量時間，為企業提高經濟效益。

管道應用

由于外夾式超聲波流量計開放性的安裝方式，所以對管徑幾乎沒有什么要求，小到9.53mm的管道能測，大到5000mm的管道也能測，而且迅昇超聲波流量計25mm~5000mm使用的是同樣的夾式傳感器，這是許多廠商無法做到的。

外夾式超聲波流量計在食品醫療、化工等環境要求嚴格的場景應用優勢極大，由于外夾式安裝不會切管，測量時是將傳感器夾在管道外部上，不會與被測流體直接接觸，從而避免對流體造成污染，對于食品醫療行業這是極為重要的；

而不會切管意味著不會損壞管道，所以只有管道狀況良好，流量計上的安裝就不會提供泄漏的可能性，適用于強酸、強堿、中毒、腐蝕性液體測量等。

以上就是插入式超聲波流量計和外夾式超聲波流量計各自的優點和適用位置，客戶根據工況需求選擇適合的流量計，這樣也能事半功倍，也可以咨詢我們，深圳迅昇為您分析，為您做最優的解決方案。
